流量計及各類儀表常用的法蘭安裝尺寸圖
添加時間：2021-09-22 09:41:11
來源：
流量計及各類儀表常用的法蘭安裝尺寸圖
流量計常用的法蘭規格是化工部HG20592-2009，這個標準代替了HG20592-1997這個法蘭標準，同時他和國標GBT9119這個規格尺寸大致上是相同的，也就是說，以上幾種標準的法蘭在實際使用上可以近似的認為可以通用。
一般流量計使用的法蘭壓力標準為PN16，以下有幾個注意點：
① 化工部法蘭PN10和PN16，在口徑DN15-DN150中，法蘭尺寸是相同。
② 化工部法蘭PN10,PN16和PN25，在口徑DN15-DN50中，法蘭尺寸相同。
③ DN65根據HG20592-2009以前的標準，法蘭安裝孔為均布四孔，現在的標準為均布8孔，螺栓安裝中心距相同，不影響使用。

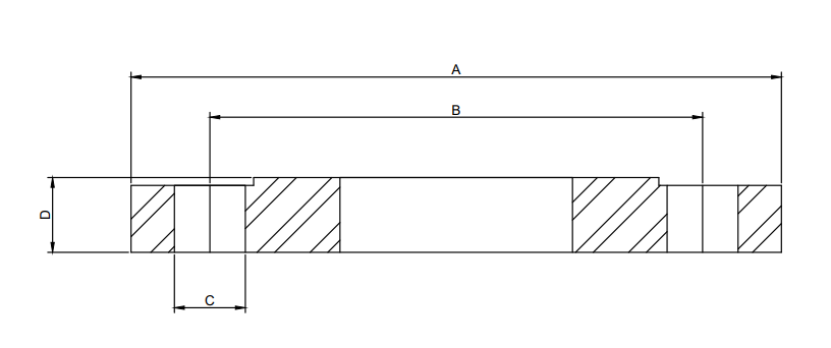

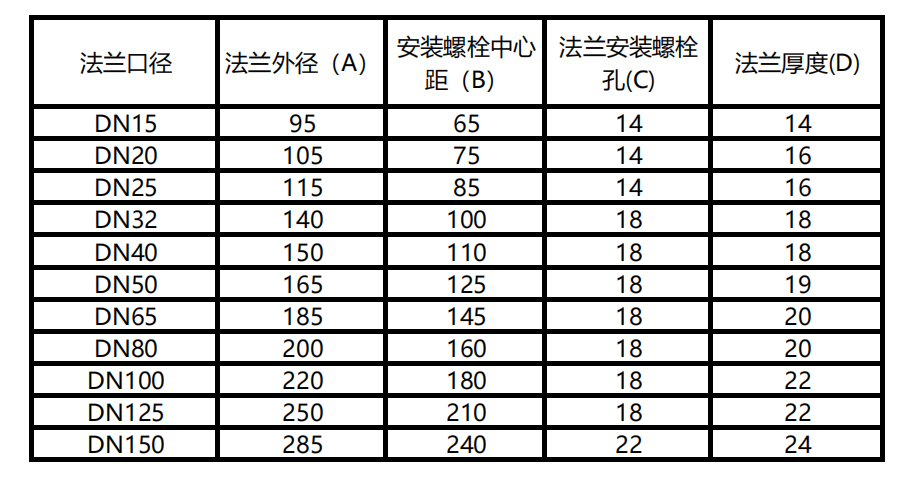

下圖為璽達儀表整理的HG20592-2009主要的幾種參數，供參考。
儀表常用的法蘭安裝尺寸圖
