LZD-25/Y防爆型金屬管轉子流量計
添加時間：2021-12-22 11:52:36
來源：

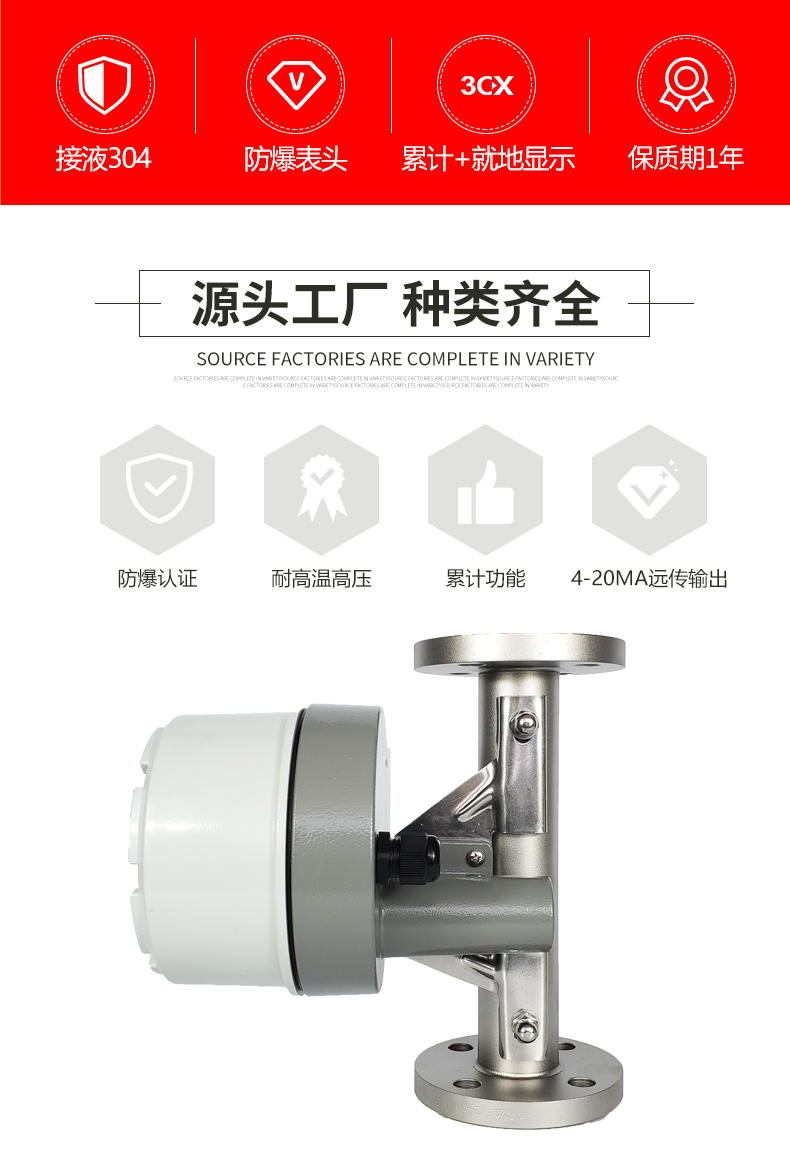

LZD-25/Y防爆型金屬管轉子流量計
一 概述
LZD-25/Y金屬管轉子流量計（金屬管浮子流量計）是一款隔爆型，工業自動化過程控制中常用的一種變面積流量測量儀表。它具有體積小，檢測范圍大，使用方便等特點，可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的測量。
金屬管浮子流量計以其優良性能和可靠性，性價比，在石化、鋼鐵、電力、 冶金、輕工、食品、制藥、水處理等行業得到了廣泛的應用。

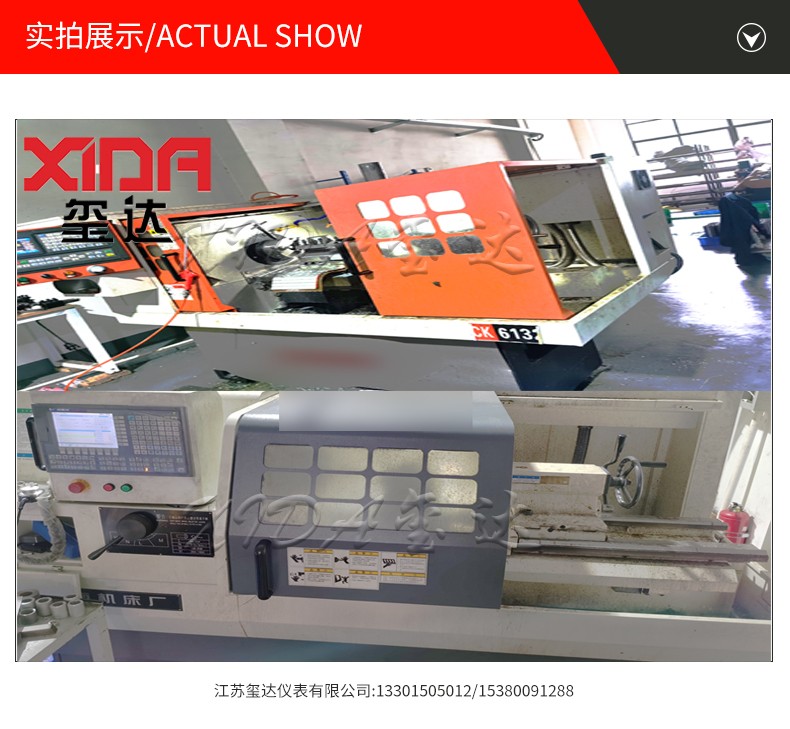

江蘇璽達儀表有限公司擁有專業的加工設備，LZD-25/Y金屬管轉子流量計擁有防爆合格證，為您的安全保駕護航。
二測量原理
金屬管浮子流量計主要由兩大部分組成：傳感器和指示器。傳感器主要由連接法蘭、測量孔板、浮子和上下導向器組成；指示器主要由磁耦合系統、殼體、電遠傳系統、刻度盤和指針組成。
流體自下而上流經測量管時，浮子受到浮力和流體的推力會逐漸上升，當浮子自身的重力和浮力、流體的推力平衡時，浮子會懸停于測量管中的某一位置。當流體的流量越大推力也就越大，浮子的位移也會增加，浮子位移增加后與孔板或錐管的環隙也會增大，從而會通過更大的流量，所以說金屬管浮子流量計是一種變面積流量儀表。
浮子內嵌一根磁鋼，指示器中有磁耦合系統與之形成磁關聯，當浮子在測量管中上下移動時，指示器中的磁耦合系統會帶動指針移動。利用磁傳感器檢測位移并轉換成電信號，經電路板處理后顯示瞬時和累計流量，指針在指示盤上指示瞬時流量。
三LZD-25/Y金屬管轉子流量計功能特點
◆ 適用于小口徑和低流速介質流量測量 ◆ 工作可靠，維護量小，壽命長
◆ 對于直管段要求不高 ◆ 較寬的量程比 10:1

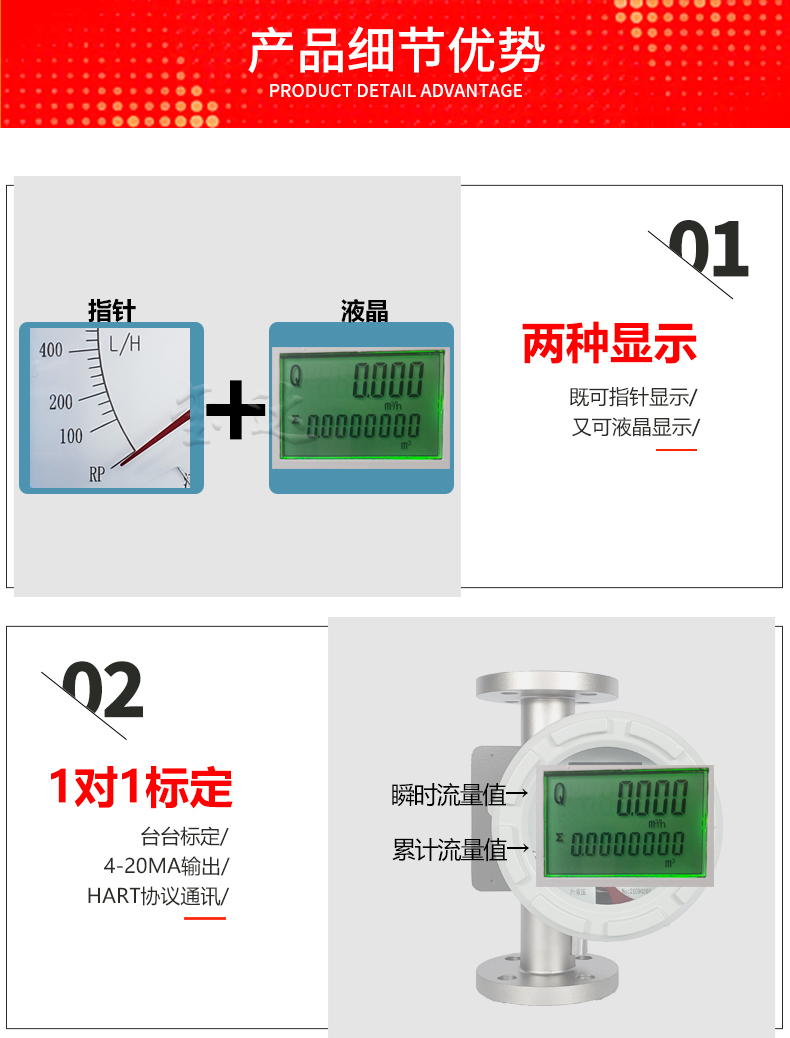

◆ 雙行液晶顯示，現場瞬時/累積流量顯示 ◆ 指示器上有鍵盤，操作設置方便
◆ 全金屬結構，適用高溫、高壓和強腐蝕性介質 ◆ 非接觸磁耦合傳動
◆ 可用于易燃、易爆危險場合 ◆ 可選直流電源或電池供電方式
◆ 具有數據存儲備份和恢復及掉電保護功能 ◆ 多參數標定功能
四技術參數
▲流量計口徑 DN15，DN25，DN50，DN80，DN100，DN150 (標準型)
DN10，DN32，DN40，DN65，DN125，DN200 (非標型)
▲流量范圍 水：4.0～125000 L/h

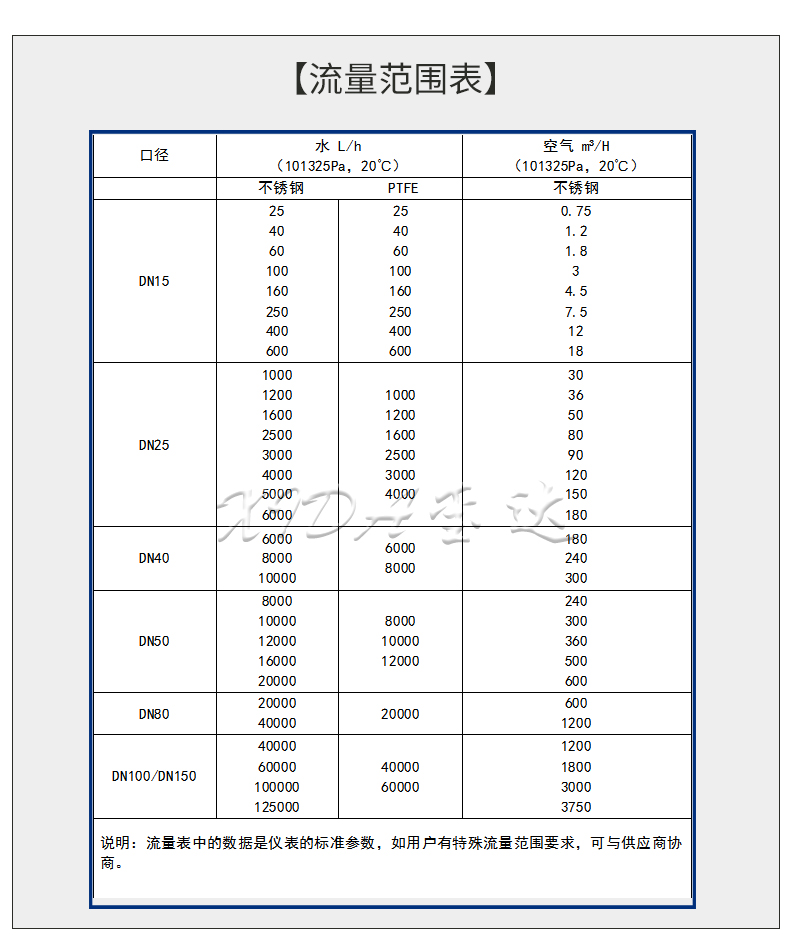

空氣：0.12～3750 m3/h（詳見流量范圍表）
▲量程比 5:1；10:1
▲精度 2.5級，1.5 級
▲壓力等級 DN10-DN50≤4.0MPa DN65-DN200≤1.6MPa
▲介質溫度 標準型：-30℃～+300℃ PTFE型：0℃～80℃
▲環境溫度 就地型：-40℃～120℃ 遠傳型：-30℃～60℃
▲存儲條件 溫度：-40℃～85℃ 濕度：≤ 85%
▲供電電源 24VDC（12～36VDC）
▲輸出信號 4～20mADC（二線制），可附加 HART 協議
▲輸出負載 500Ω（24V 供電時）

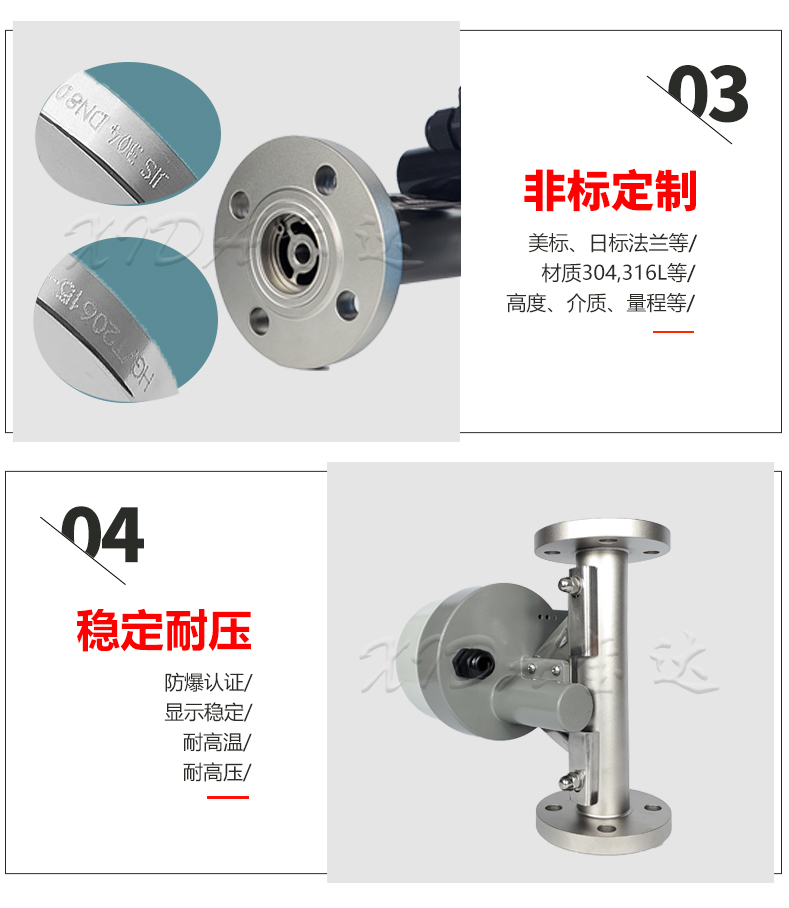

▲連接方式 法蘭連接，法蘭標準：HG/20592-2009
卡箍連接 螺紋連接 卡套連接 軟管連接
用戶可指定（其它連接方式可與制造商協商）
▲電纜接口 M20×1.5
▲外殼防護 IP65

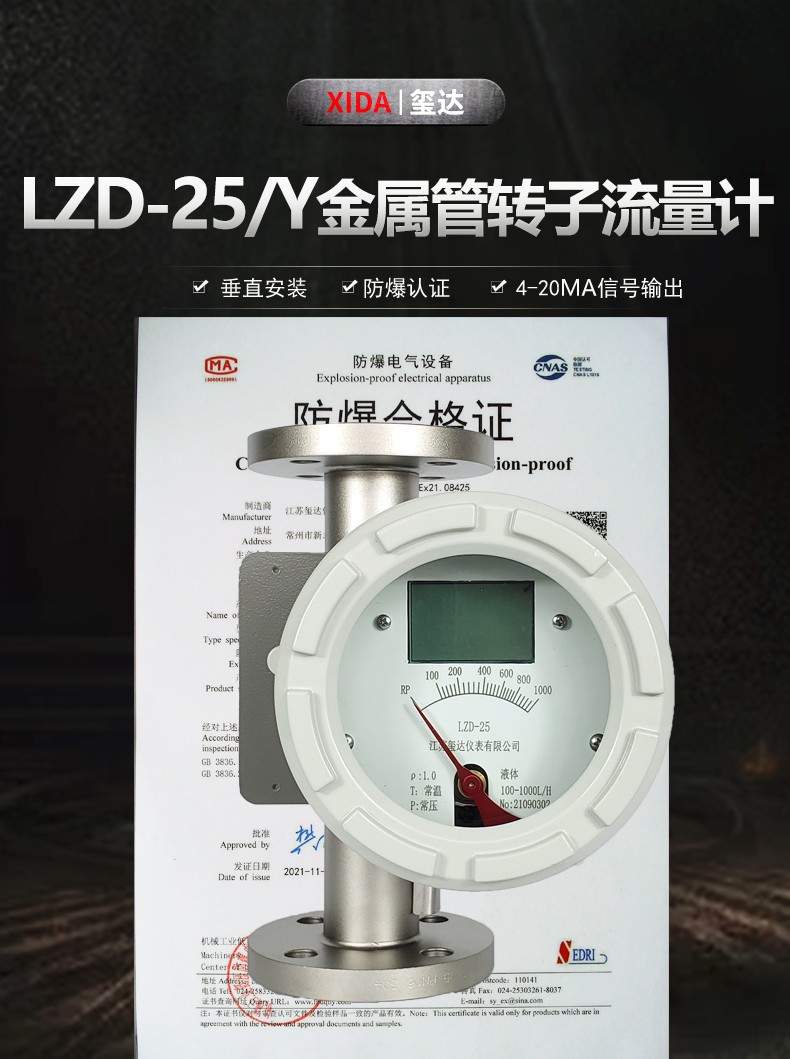

▲防爆標志 隔爆型：Ex d ⅡCT6Gb
▲介質粘度 DN15：η＜5mPa.s;DN25：η ＜250mPa.s;DN50～DN150：η＜300mPa.s
